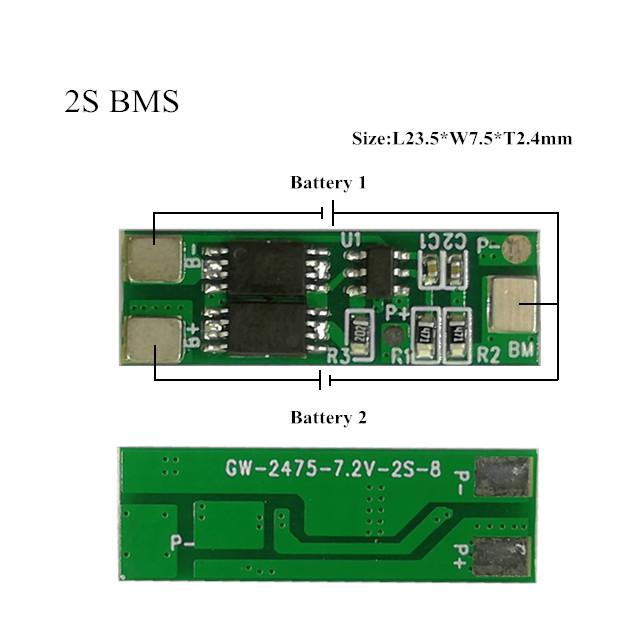

GW-2475-2S-5A保護板 支持串?dāng)?shù): 2串 電池類型: 磷酸鐵鋰、三元鋰 支持電流: 1A~5A 是否均衡: 否 尺寸: 24*7.5mm  |
一、產品特點：
1. FR4，無鉛PCB板
2. 提供電池保護功能：過充保護，過放保護，過電流保護，短路保護， 電芯均衡等功能
3. 充放電同口、分口皆可
4. PCB采用鍍金工藝，優良的腐蝕/耐磨性，厚金工藝可過48小時鹽霧測試；
5. 可提供定制服務
二、產品規格
| 項目 | 符號 | 詳細內容 | 三元標準 | 鐵鋰標準 | |||||||||||||
Over charge Protection 過充保護 | VDET1 | Over charge detection voltage 過充電檢測電壓 | 4.28±0.025V | 3.65±0.025V | |||||||||||||
| tVDET1 | Over charge detection delay time 過充電檢測延遲時間 | 900-1700ms | 500-1500ms | ||||||||||||||
| VREL1 | Over charge release voltage 過充電解除電壓 | 4.08±0.05V | 3.45±0.05V | ||||||||||||||
Over discharge protection 過放保護 | VDET2 | Over discharge detection voltage 過放電檢測電壓 | 2.9±0.10V | 2.0±0.10V | |||||||||||||
| Tvdet2 | Over discharge detection delay time 過放電檢測延遲時間 | 120-200ms | 50-200ms | ||||||||||||||
| VREL2 | Over discharge release voltage 過放電解除電壓 | 3.0±0.10V | 2.5±0.10V | ||||||||||||||
Over current protection 過流保護 | VDET3 | Over current detection voltage 過電流檢測電壓 | 0.20±0.030V | 0.20±0.031V | |||||||||||||
| IDP | Over current detection current 過電流保護電流 | 15A | 15A | ||||||||||||||
Release condition 保護解除條件 | Cut load斷開負載 | Cut load斷開負載 | |||||||||||||||
| 過電流檢測延遲時間 | 1-20ms | 1-21ms | |||||||||||||||
Short protection 短路保護 | Detection condition 保護條件 | Exterior short circuit外部電路短路 | Exterior short circuit外部電路短路 | ||||||||||||||
Release condition 保護解除條件 | Cut short circuit 斷開短路電路 | Cut short circuit 斷開短路電路 | |||||||||||||||
| 短路電流檢測延遲時間 | 100-400us | 100-401us | |||||||||||||||
Interior resistance 內阻 | RDS | Main loop electrify resistance 主回路通態電阻 | VC=4.2V,RDS≤60mΩ | VC=4.2V,RDS≤61mΩ | |||||||||||||
Current consumption 消耗電流 | IDD | Current consume in normal operation 工作時電路內部消耗 | ≤12μA | ≤12μA | |||||||||||||
| 0V充電功能 | 允許 | 允許 | |||||||||||||||
|
